本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结 构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

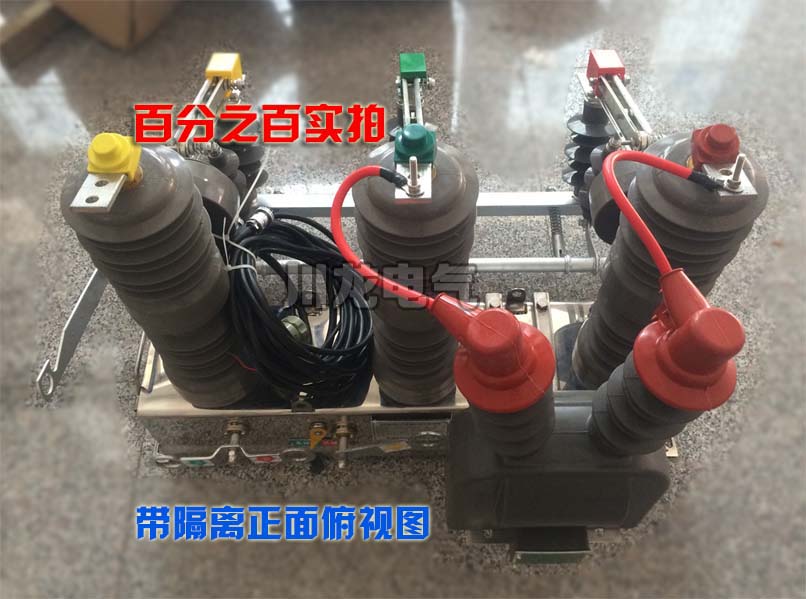

控制器概述
1.1产品特点
智能分界断路器控制器主要是与分界断路器配合,安装于架空配电线路的责任分界点处,对分支线实施保护,自动切除线路单相接地故障和相间短路故障,确保非故障用户的用电安全。
智能分界断路器控制器为圆桶形结构,具有良好的防风、防潮、防尘、抗震、抗凝露功能;超宽工作温度,在-40~80℃的环境下可靠工作;采用16位高速单片机作为主控芯片,12位AD精确采样,计算速度快,保护功能齐全;所有定值均通过全中文液晶进行无级整定,直观明了;控制器与开关本体通过控制电缆和航空接插件连接,安装方便;完善的无线通讯功,用户可远程查询开关状态,控制开关的分合。该产品广泛适用于城乡10kV~35KV架空配电线路的控制和保护,是配套智能开关断路器的理想装置。
功能原理
分界断路器的功能自动切除单相接地故障,当用户支线发生单相接地故障时,分界断路器自动分闸,变电站及馈线上的其它分支用户感受不到故障的发生。自动隔离相间短路故障,当用户支线发生相间短路故障时,分界断路器先于变电站出线保护开关跳闸,自动隔离故障线路,不会波及馈线上的其它分支用户停电。 快速定位故障点,当用户支线故障造成分界断路器保护动作后,仅责任用户停电,由其主动报送故障信息,电力公司可迅速派员到场排查;分界断路器如配有通信模块,则 动将信息报送到电力管理中心。监控用户负荷,当分界断路器可配置有线或无线通信附件,将监测数据传送到电力管理中心,实现对用户负荷的远方实时数据监控。远方操作功能,用户可以通过手机短信或计算机后台方式操作真空分界断路器分闸。
技术参数
主要技术参数
6.1 断路器主要技术参数
6.1.1主要技术参数(表-1)
(1 )额定电压 12 kV
(2) 1min工频干 试 42/48(断口) kV
湿 试 34 kV
(3)雷电冲击耐压(峰值) 75/85(断口) kV
(4)额定电流 630/1250 (A)
(5)额定短路开断电流 20( kA)
(6)额定操作顺序(弹簧操作机构) 分-0.3s-合分-6s-合分-6s-合分-6s-合分
(7)额定短路开断电流次数 30次
(8)额定短路关合电流(峰值) 50kA
(9)额定峰值耐受电流 50kA
(10)额定短时耐受电流 20 kA
(11)机械寿命 10000次
(12)额定操作电压及辅助回路额定电压 AC220 V
6.1.2 分界断路器装配调整后达到的数据
(1)触头开距 9±1 mm
(2)触头超额行程 2±0.5 mm
(3)平均分闸速度 1.2±0.3 m/s
(4)平均合闸速度 0.6±0.2 m/s
(5)触头合闸弹跳时间 ≤2 ms
(6)三相分闸同期性 ≤2 ms
(7)重 量 外置PT:165 kg
